M42 - "Holz-Optik"

[Robert]

... Aber das schärfste ist die optik an der sd9- genial!

sd9 !???



[magician76]

mit Brille sehe ich auf einmal eine 10...dummdidummdidumm



[Robert]

mit Brille sehe ich auf einmal eine 10...dummdidummdidumm

Ich geb zu, ich hatte von vornherein meine auf ...



[Klaus-R]

Glückwunsch zur Mille :klatschen::klatschen::klatschen: ... Uwe und ich sind Dir natürlich auf den Fersen ...OT-Out:ausrufezeichen:

.... Ihr dürft mich gerne rechts und links überholen!

@ Andreas: Mit der Linse machst Du auf jeder Party die ultimative Show!

Einfach stark das Ding!:klatschen:

Grüße und schöne Photos mit dem Woody

Klaus



[Wiedereinsteiger]

Gibt es hier eine Weiterentwicklung,

vielleicht Stereofotos unter Verwendung einer Astgabel?


-------------


Ich bin schwer beeindruckt, zum Einen über die ganze Idee mit dem Holz,

zum Anderen, dass Du es geschafft hast, dass aus den zwei Linsen wirklich ein Bild entsteht! :klatschen::klatschen:

Besten Dank auch für den Link zu dem Programm!



[Seebär Harry]

Wow, Hammerteil! Zumal ich immer auf dem Standpunkt stehe,
Normal hat jeder, Normal brauch ich nicht! Das ist nach meiner Nase!

Gibt es hier eine Weiterentwicklung,

vielleicht Stereofotos unter Verwendung einer Astgabel?

Astgabel währe auch zum halten der Kamera nicht übel.



[sonne_licht]

Das Objektiv passt von der Anmutung perfekt zu der "Sigma SD1 Wurzelholz".



[micha77]

versuche , es mal als standartobjektiv für die neue sd 1 im holzlook an sigma zu verkaufen - würde doch dazu passen



[Kent]

Echt geniales Projekt.
Wenn du es jetzt noch schaffst, eine Fokuschnecke aus Holz zu bauen, kriegst du deinen Meister.



[Jab]

Das ist locker das abgefahrenste Foto-Equipment-Projekt das ich je gesehen habe. Und es gefällt mir!

Anderls "Holzilux 150/3" xD

Ein legendäres Objektiv.



[PicIt]

Sehr geile Idee
Vorallem da ja aktuell ein Trend der Kameras in limitierten Holzoptik Editionen am aufkommen ist..



[Anderl]

Softfokus

Grüß euch,

danke für das immer noch anhaltende Interesse.

Seit dem letzten Zustand ist natürlich noch so manches probiert worden,
erstmal eine Kopie mit Fernglas-Achromaten mit 60mm Durchmesser.
Die Linsen sind farblos vergütet und womöglich besser geschliffen als die obigen roten 50mm Linsen.
Den Holz Tubus hatte ich wieder mit einem 50mm Kronenbohrer aus einem Aststück ausgebohrt und mit "Methode Uwe" die restlichen 10mm ausgebrannt.
Die Blendenöffnung hatte ich wieder ähnlich klein gewählt, so ca. 1:8.

Bildergebnisse waren ähnlich, kaum merklich schärfer, zumindest der Weißabgleich war einfacher wegen der farblosen Vergütung.

Im Winter/Frühling darauf sind leider beide Holz-Tuben gerissen.


Für den nächsten Aufbau hatte ich mir dann eine größere Blendenöffnung vorgestellt, da ich in der Zwischenzeit vom blitzen abgekommen war.
Außerdem ist mir persönlich ein weiches Bokeh ganz besonders wichtig, daher hatte ich mit dem Gedanken gespielt ein Apodisationsfilter zu erstellen.

Da gibts drei Möglichkeiten, eine Blendenscheibe mit vielen Löchern, die zum Rand hin geringer und kleiner werden, wie beim Rodenstock Imagon.
Ein radialer Grauverlaufsfilter, der von innen nach außen dunkler wird.
Eine Streulinse aus dunklem Glas, wie beim Minolta/Sony 135 STF.

Variante 1 gefällt mir nicht so, Löcherblenden erzeugen oft geometrische Muster an Spitzlichtern.
Wie soll man Variante 3 erstellen?
Also blieb nur Variante zwei zum Probieren.

Ich kürz mal ab, ich habs nicht geschafft schlierenfrei Farbe auf einem klaren Filter aufzutragen oder auszulösen.

Der nächstbeste Weg zu weicherem Bokeh ist sphärische Unterkorrektur (der Rand des Objektivs fokussiert näher am Objektiv als die Objektivmitte), so genannte "Soft Fokus" Objektive.
Ich hatte mal irgendwo gelesen (und auch schon am 2.8/100 Trioplan getestet), dass man Unterkorrektur erzwingen kann, indem man die sammelnde Frontlinse(ngruppe) auf größeren Abstand zum Rest des Objektivs bringt.

Die beiden 60er Linsen hab ich mit 0,5cm Abstand fixiert und als Blende eine alte Diskette.

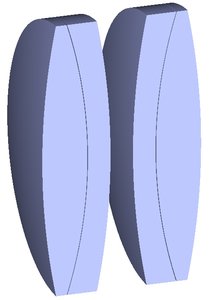

Linsenschnitt:

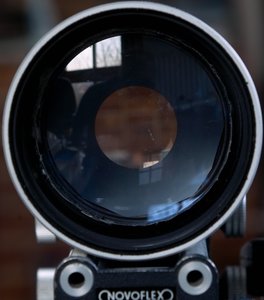

Bild:


und zwei Ergebnisse




Geht später noch weiter, Streulinse aus dunklem Material war doch nicht so schwierig.

D'Ehre,
Andreas



[Anderl]

Apodisation

Wie schon gesagt, dunkle Streulinse ganz easy,
einfach den Zwischenraum beider Linsen mit dunkler Flüssigkeit füllen,
Wasser, ein bisschen Seife wegen der Oberflächenspannung und etwas Tintenstrahler-Schwarz, fertig ist der Apodisationsfilter.
Die Linsen müssen natürlich dicht eingeklebt sein, und Holz geht auch nicht, naja Plaste und Elaste reißt auch nicht bei Temperatur- und Feuchtigkeitswechsel.

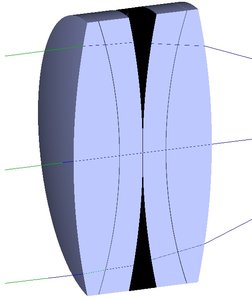

Linsenschnitt:

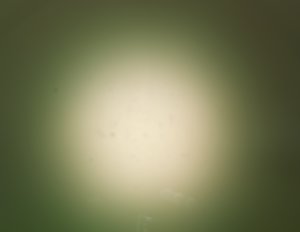

Verdunklung:


Und drei Bilder:






Ist leider auch nicht ganz ohne Nebenwirkungen, die dunkle Farbe setzt sich immer wieder ab (Vor Gebrauch gut schütteln) und inzwischen ist die Hälfte der Flüssigkeit schon wieder verdunstet, war wohl doch nicht ganz dicht.
Nächstes mal nehm ich Altöl.

D'Ehre,
Andreas



[wpau]

Schön das Du hier mal wieder vorbei schaust. Die beiden letzten Bilder treffen genau meinen Geschmack. Ich bin immer wieder erstaunt, welche schönen Bilder mit Deinen Basteleien entstehen.:klatschen:



[Telekomiker]

Hallo Anderl,

kann mich Werner da nur anschliessen !!

Geniale Bastelei und die Bilder zauberhaft.



[can40man]

Hallo Andreas,:klatschen::klatschen:

erst einmal tolle Ideen, mit sehr schönen Ergebnissen. Wenn in der Übersicht M42 Holz Optik steht, freue ich mich über den Beitrag schon im Voraus. Ich bin gespannt was aus Deiner Bastelidee wieder neues entstanden ist.
Deine Beiträge geben Anregungen, ermuntern zum Neuen, Klasse.

Gruß

Hermann



[Jab]

Hallo Anderl,

hast du schon mal daran gedacht deine objektive zu verkaufen?
Ich könnte mir vorstellen, das es Leute gibt, die bereit wäre für sowas - vorausgesetzt die Objektive sehen auch schön aus (präzise geschnitten, gehobelt, Lack, usw) - viel Geld auszugeben.



[MartinB82]

Oh da habe ich aber viele Jahre lang einen spannenden Beitrag übersehen. Also ich bin von den der Idee und deren Umsetzung sehr angetan. Schön gemacht.

Bisher hätte ich es nicht für möglich gehalten das Hobby Drechseln und Fotografie auf diese Art & Weise zu verbinden. Bin auf deine weiteren Entwicklungen gespannt.

Grüße Martin



[Klaus-R]

Hallo Andreas,

voll stark, dass Du hier mal wieder reinschaust. Du warst und bist eine Bereicherung für uns hier.

Bitte weiter solch unkonventionelle und interessante Photoideen!:klatschen::klatschen::klatschen:

Grüße und schöne Photos

Klaus



[Robert]

Da stimme ich Klaus zu; ich bin wirklich beeindruckt - tolle Experiment-Reihe :klatschen::klatschen::klatschen::klatschen:
