Automatisches Balgengerät für SIGMA
Falls es interessiert,ich hab mal ein Balgengerät umgebaut um die Blendensteuerung und den Autofokus
der Sigma Objektive zu aktivieren.
Weiter stehen die Objektivdaten in den exifs zur Verfügung.
Ob ein solcher Umbau sinnvoll ist und technisch "was bringt" mag jeder für sich entscheiden.
Für den Umbau mußten herhalten:
ein Balgengerät Canon FL,weil es 1.billig war und 2. ausreichend groß ist
ein Bajonett und einige Teile von einem defektem Sigma Objektiv
und eine defekte Sigma SA5,von der die Frontseite stammt.
Ein paar Kleinigkeiten müßen noch hübsch gemacht werden.

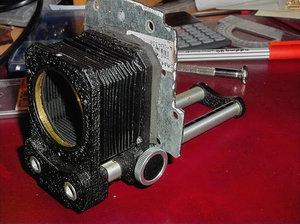

Erstmal zum Balgengerät,ein entsprechend großes mit ca 70x70mm Front- und Rückplatte sollte es
schon sein.
Dann passen die Bajontte,bzw.der Rest vom Spiegelkasten ohne Probleme.
Ich habe ein Canon FL genommen,aus mehreren Gründen.
1.Platz auf den Platten
2.die Gleitstücke mit den Antrieben sind hohl,fein zum Durchführen und Anschließen der Kabel
3.das vordere Bajonett passt sauber auf das hintere.
Dadurch läßt sich die Kamera mit angesetztem "Kontaktstück" (das alte Objektiv-Bajonett) gerade
an den Balgen ansetzen und fest verriegeln.
4.das Ding ist mechanisch sehr stabil,alles ist verschraubt und läßt sich gut zerlegen.
5.die Führungsstücke sind nachstellbar,falls mal etwas Spiel auftreten sollte.
6.der Balgen hat einen Anschlagsbegrenzer,ähnlich wie der Tiefenanschlag an einer Bohrmaschine,
damit man mit der Frontlinse das Objekt nicht plattdrückt.
7.an der Frontseite ist ein 3/8"Gewinde zum Anschrauben von Zubehör,z.B.DiaDuplikator
7.last but not least,der Makroschlitten ist auch schon dran.

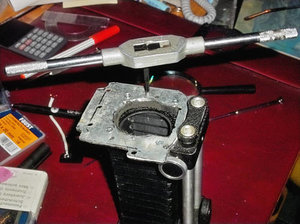

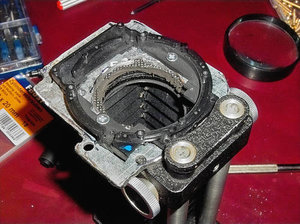

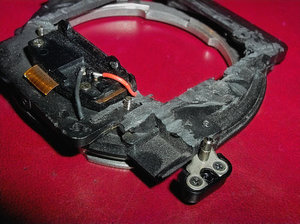

Den Spiegelkasten mußt man zer"dremeln" und plan auf
die vordere Platte aufliegen haben und mit den 4 Schrauben befestigen,die Löcher müßen gebohrt werden und dann M 1,5 1,8 oder 2mm Gewinde, was man gerade hat.
Vom alten SAxxx-Gehäuse die Frontseite soweit reduzieren daß es wieder satt paßt.
Ich habe mich ein bischen vertan und hab rundum
ca.1mm Luft.Das ist aber nur optisch,lichtdicht ist die Sache trotzdem.Kommt etwas schwarze Vergußmaße rein und Lack drüber.
Wichtig ist die Entriegelungstaste,die muß erhalten bleiben und funktionieren.Denn nur mit dem Sperrstift sitzt das Objektiv richtig und die Kontaktgabe ist einwandfrei.
Ich habe erst versucht es anders zu lösen,ohne die Reste des Spiegelkastens und das Kamerabajonett direkt auf die Frontplatte und den Kontaktblock von hinten.Funktioniert aber nicht sicher weil sich das Objektiv ein kleines Stück weiter drehen läßt.
Außerdem ist es ein Geduldsspiel den Kontaktblock in die richtige Position zu bekommen.
Höhe,Seite und dann auch noch der Abstand der Kontakte.
Also den Spiegelkasten genommen.

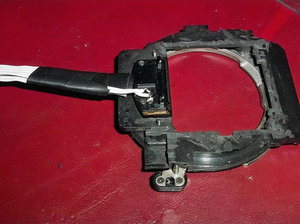

Beim Demontieren das Folienkabel nicht beschädigen,das wird gebraucht um das Kabel dran zu löten.

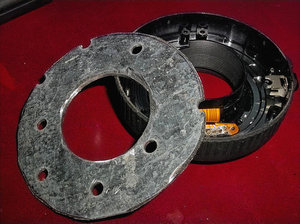

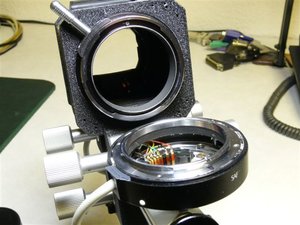

Der hintere Teil ist relativ simpel.
Ich hab dem Bajonettring mit Kontaktblock von einem
defekten 24-70er und den dazugehörigen Plastikring genommen.In den Plastikring hab ich den zuvor von der Frontseite des Blagens abmontierten Bajonettring geklebt.

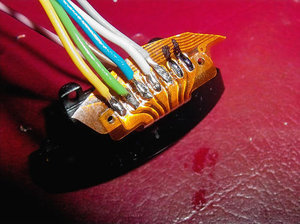

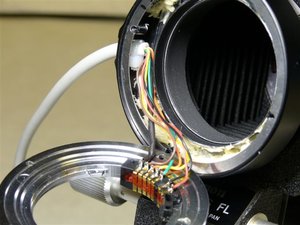

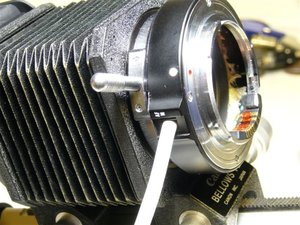

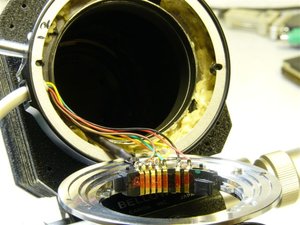

Jetzt noch die Kabelverbindung herstellen, und fertig.
Die Adern werden 1:1 verbunden,aber aufpassen,
an dem Folienkabel der ehemals Kameraseite sind die beiden von vorne gesehen linken Adern vertauscht.
Bei mir rot und schwarz. Also vorher durchmessen.
Zum Kabel,da werden nur 7 Adern benötigt.Mehr Kontakte sind am Objektiv nicht.Ich hab ein Tastatur-Verlängerungskabel PS2 (6 Adern + Schirm) genommen.
Das Kabel was ich benutzt habe hat einen Durchmesser von 4,5mm und ist sehr flexibel.
Ursprünglich hatte ich vor die Verbindung steckbar zu machen um die Teile evtl.auch als Retroadapter zu benutzen. Umbauen kann ich immer noch.
Als Füllmasse hab ich Montagekleber genommen,den
hatte ich noch, 300ml Kartusche Baumarkt.
Hab mir heute noch eine Kartusche in schwarz geholt,
das andere ist so komisch dunkelgelb.
Zugentlastung: hinten das Kabel durch das Loch wo der AF-MF Umschalter war,geht stramm durch,an der Innenseite noch einen 3mm Kabelbinder,fertig.
Vorne hab ich eine 4mm Aussparung gefeilt und das Kabel reingedrückt,Deckel drauf,fertig

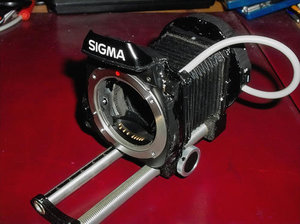

Auf den Fotos sieht man es.
Noch was vergessen??????
Ach ja,viel Erfolg beim Basteln und bei Fragen melden,
aber Achtung: Ich bin verdammt langsam an der Tastatur.
Gruß
Uwe
Weiter im 2.Teil
Falls es interessiert,ich hab mal ein Balgengerät umgebaut um die Blendensteuerung und den Autofokus
der Sigma Objektive zu aktivieren.
Weiter stehen die Objektivdaten in den exifs zur Verfügung.
Ob ein solcher Umbau sinnvoll ist und technisch "was bringt" mag jeder für sich entscheiden.
Für den Umbau mußten herhalten:
ein Balgengerät Canon FL,weil es 1.billig war und 2. ausreichend groß ist
ein Bajonett und einige Teile von einem defektem Sigma Objektiv
und eine defekte Sigma SA5,von der die Frontseite stammt.
Ein paar Kleinigkeiten müßen noch hübsch gemacht werden.
Erstmal zum Balgengerät,ein entsprechend großes mit ca 70x70mm Front- und Rückplatte sollte es
schon sein.
Dann passen die Bajontte,bzw.der Rest vom Spiegelkasten ohne Probleme.
Ich habe ein Canon FL genommen,aus mehreren Gründen.
1.Platz auf den Platten
2.die Gleitstücke mit den Antrieben sind hohl,fein zum Durchführen und Anschließen der Kabel
3.das vordere Bajonett passt sauber auf das hintere.
Dadurch läßt sich die Kamera mit angesetztem "Kontaktstück" (das alte Objektiv-Bajonett) gerade
an den Balgen ansetzen und fest verriegeln.
4.das Ding ist mechanisch sehr stabil,alles ist verschraubt und läßt sich gut zerlegen.
5.die Führungsstücke sind nachstellbar,falls mal etwas Spiel auftreten sollte.
6.der Balgen hat einen Anschlagsbegrenzer,ähnlich wie der Tiefenanschlag an einer Bohrmaschine,
damit man mit der Frontlinse das Objekt nicht plattdrückt.
7.an der Frontseite ist ein 3/8"Gewinde zum Anschrauben von Zubehör,z.B.DiaDuplikator
7.last but not least,der Makroschlitten ist auch schon dran.
Den Spiegelkasten mußt man zer"dremeln" und plan auf
die vordere Platte aufliegen haben und mit den 4 Schrauben befestigen,die Löcher müßen gebohrt werden und dann M 1,5 1,8 oder 2mm Gewinde, was man gerade hat.
Vom alten SAxxx-Gehäuse die Frontseite soweit reduzieren daß es wieder satt paßt.
Ich habe mich ein bischen vertan und hab rundum
ca.1mm Luft.Das ist aber nur optisch,lichtdicht ist die Sache trotzdem.Kommt etwas schwarze Vergußmaße rein und Lack drüber.
Wichtig ist die Entriegelungstaste,die muß erhalten bleiben und funktionieren.Denn nur mit dem Sperrstift sitzt das Objektiv richtig und die Kontaktgabe ist einwandfrei.
Ich habe erst versucht es anders zu lösen,ohne die Reste des Spiegelkastens und das Kamerabajonett direkt auf die Frontplatte und den Kontaktblock von hinten.Funktioniert aber nicht sicher weil sich das Objektiv ein kleines Stück weiter drehen läßt.
Außerdem ist es ein Geduldsspiel den Kontaktblock in die richtige Position zu bekommen.
Höhe,Seite und dann auch noch der Abstand der Kontakte.
Also den Spiegelkasten genommen.
Beim Demontieren das Folienkabel nicht beschädigen,das wird gebraucht um das Kabel dran zu löten.
Der hintere Teil ist relativ simpel.
Ich hab dem Bajonettring mit Kontaktblock von einem
defekten 24-70er und den dazugehörigen Plastikring genommen.In den Plastikring hab ich den zuvor von der Frontseite des Blagens abmontierten Bajonettring geklebt.
Jetzt noch die Kabelverbindung herstellen, und fertig.
Die Adern werden 1:1 verbunden,aber aufpassen,
an dem Folienkabel der ehemals Kameraseite sind die beiden von vorne gesehen linken Adern vertauscht.
Bei mir rot und schwarz. Also vorher durchmessen.
Zum Kabel,da werden nur 7 Adern benötigt.Mehr Kontakte sind am Objektiv nicht.Ich hab ein Tastatur-Verlängerungskabel PS2 (6 Adern + Schirm) genommen.
Das Kabel was ich benutzt habe hat einen Durchmesser von 4,5mm und ist sehr flexibel.
Ursprünglich hatte ich vor die Verbindung steckbar zu machen um die Teile evtl.auch als Retroadapter zu benutzen. Umbauen kann ich immer noch.
Als Füllmasse hab ich Montagekleber genommen,den
hatte ich noch, 300ml Kartusche Baumarkt.
Hab mir heute noch eine Kartusche in schwarz geholt,
das andere ist so komisch dunkelgelb.
Zugentlastung: hinten das Kabel durch das Loch wo der AF-MF Umschalter war,geht stramm durch,an der Innenseite noch einen 3mm Kabelbinder,fertig.
Vorne hab ich eine 4mm Aussparung gefeilt und das Kabel reingedrückt,Deckel drauf,fertig

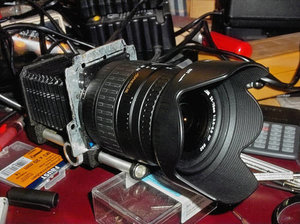

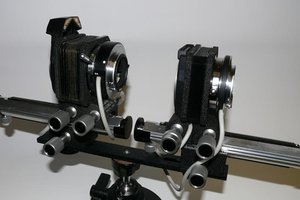

Auf den Fotos sieht man es.
