Samsung NX Mini-EF Selbstbau-Adapter

oz75 · 26.10.2015

Hallo zusammen,

ein weiteres Adapter-Projekt von mir: Samsung NX-Mini - Canon EF:

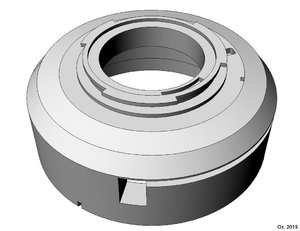

Das Modell

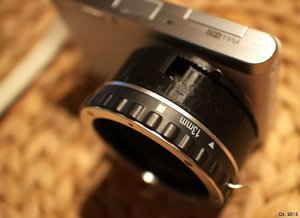

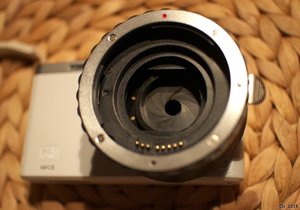

Vorne an den Adapter wird ein 13mm Zwischenring befestigt. Die Kontakte sind selbstverständlich nicht aktiv. Um die Nutzung von modernen EF-Linsen (das Abblenden selbiger) dennoch zu ermöglichen, habe ich im Inneren eine Irisblende installiert

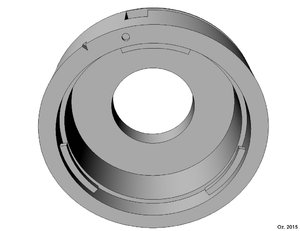

Draufsicht

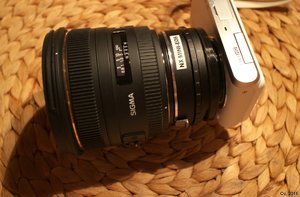

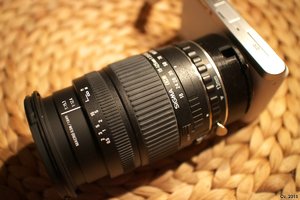

mit dem 18-125mm Sigma

Der Adapter ist noch nicht vollständig fertig. Da werden wohl noch ein bis zwei weitere Iterationen ins Land gehen, bis die letzten Marotten ausgetrieben sind.

Gruß,
Oz

Anzeige

Schau mal hier:
Samsung NX Mini-EF Selbstbau-Adapter .

Steffen1207 · 27.10.2015

oz75 schrieb:
Der Adapter ist noch nicht vollständig fertig. Da werden wohl noch ein bis zwei weitere Iterationen ins Land gehen, bis die letzten Marotten ausgetrieben sind.

Trotzdem schon mal Applaus.:klatschen:

Moin Oz,

falls du jetzt noch vorhast, einen Adapter für Sigma-SA-Bajonett zu bauen: Ich habe hier ein 18-125 herumliegen, bei dem die Blendensteuerung defekt ist. Aber wenn der Adapter ne eigene Blende hat, würde das ja gehen. Ich könnte dir das Objektiv gern überlassen, sag halt Bescheid, falls du Interesse hast.

muezin · 27.10.2015

Sogar mit eigener Blende - das wird ja immer professioneller :klatschen:

Andi · 27.10.2015

RESPEKT, Oz !!

sehr interessant, was da noch alles kommt?

Gruß
Andreas

Martin · 27.10.2015

Ozi, das ist einfach nur genial!

oz75 · 27.10.2015

Besten Dank für euer Interesse.

Was noch kommt? Vorerst ein NX-Mini OM-Adapter und natürlich der NX-Mini SA-Adapter.

Und dann schauen wir mal...

Bei den Irislenden ist das Problem...die Verfügbarkeit.

Ich hatte Glück und habe eine günstige und passende Blende in der Bucht abgestaubt. Kauft man die Dinger neu und nach Maß, landet man zwangsläufig bei Optikzulieferern und damit bei ca 50.-€+ alleine für dieses Bauteil.

Daher beabsichtige ich vorerst auch nicht, die Blende in den EF-Adapter einzukleben. Mein Hauptsystem ist zurzeit Sigma SA. In den entsprechenden Adapter kommt die Irisblende rein.

Aber wer weiß...vielleicht taucht irgendwann noch ein Schnäppchen in der Bucht auf.

Steffen1207 schrieb:
falls du jetzt noch vorhast, einen Adapter für Sigma-SA-Bajonett zu bauen: Ich habe hier ein 18-125 herumliegen, bei dem die Blendensteuerung defekt ist. Aber wenn der Adapter ne eigene Blende hat, würde das ja gehen. Ich könnte dir das Objektiv gern überlassen, sag halt Bescheid, falls du Interesse hast.

Jou, sehr gerne.

Grüße,
Oz

Steffen1207 · 27.10.2015

oz75 schrieb:
Jou, sehr gerne.

Dan verrate mir eben per PN wo ich das Ding hinschicken kann. Das Päckchen macht sich dann in den nächsten Tagen auf die Reise.

oz75 · 27.10.2015

Steffen1207 schrieb:
Dan verrate mir eben per PN wo ich das Ding hinschicken kann. Das Päckchen macht sich dann in den nächsten Tagen auf die Reise.

Komm' das machen wir einfacher. Der nächste Stammtisch kommt bestimmt. Und dann können wir auch über die "flüssige Auslöse" verhandeln.

Steffen1207 · 27.10.2015

oz75 schrieb:
...Der nächste Stammtisch kommt bestimmt...

Rischtisch, am 20. November.:daumen:

Da werde ich die Linse dann dabeihaben.

Klaus-R · 27.10.2015

Supi!

Ist das Abblenden hinter dem Objektiv wirklich problemlos so möglich??
Entstehen so keine Nachteile zum nativen Abblenden innerhalb der Objektive?

Grüße und schöne Photos

Klaus

oz75 · 03.12.2015

Hallo zusammen,

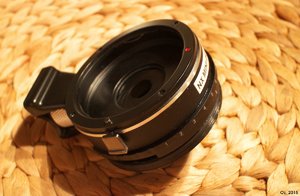

Klaus hatte eine gute Idee, einfach einen handelsüblichen Blendenadapter zu verwenden und für die NX-Mini anzupassen. :daumen:

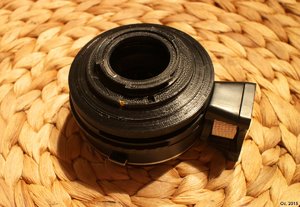

Das Ergebnis:

Das Abblenden funktioniert soweit recht gut -uneingeschänkt beim dargestellten Sigma 50/1,4.
Beim Sigma 18-125 muss man sich, abhängig von der gewählten Brennweite, etwas einschränken, um nicht in die Vignettierung hineinzulaufen.

Aber alles in allem ist das Ergebnis sehr positiv.

Gruß,
Oz

muezin · 03.12.2015

Wieviele Adapter hast Du mittlerweile?
Mehr als Objektive ?

Ich bin mit meinen Glücklich

Jetzt sogar mit Stativhalterung :daumen:
Aber das mit der Blende ist schon genial :ausrufezeichen:
Ein bischen Vignettierung kann man ja auch rausrechnen...

oz75 · 03.12.2015

muezin schrieb:
Wieviele Adapter hast Du mittlerweile?
Mehr als Objektive ?

Neee, ich hab' da schon so "ein paar" Linsen...

muezin schrieb:
Ich bin mit meinen glücklich

Das freut mich SEHR! :daumen:

muezin schrieb:
Jetzt sogar mit Stativhalterung :daumen:

Jou, das ist schon gar nicht so schlecht. Zumindest, wenn man lange Brennweiten verwendet oder Langzeitbelichtungen macht...

Ich habe mal auch geschaut, wie es mit dem 10-20er Tamron und dem 8er Walimex Fisheye aussieht.
Alles sehr gut brauchbar (auch wenn das Fish nicht mehr fisht...

)

Das 105er Sigma ist auch ein Kracher... Extremmakro mit sehr gutem Mindestabstand

...

muezin schrieb:
Aber das mit der Blende ist schon genial :ausrufezeichen:
Ein bischen Vignettierung kann man ja auch rausrechnen...

So ist es. Sehr nützlich das Ganze.

Gruß,
Oz
