Fotos mit Projektionsobjektiven

[stadtwurst]

Waldschrats Posting datiert vom 01.04....

Bin guter Hoffnung dass uns der werte Herr Schrat auch weiterhin teilhaben lässt!

das hoffe ich aber auch. :daumen: Machen wir in der Zwischenzeit doch einfach weiter.

Oben hatte ich geschrieben, dass ich das Projektionsobjektiv (Meyer Diaplan 3/100) von einem Projektor (Malux250) abgebaut und an eine Sigma SD15 angeschlossen habe. Nachstehend ein paar Fotos. Zur Abschreckung oder zum Nachbau:

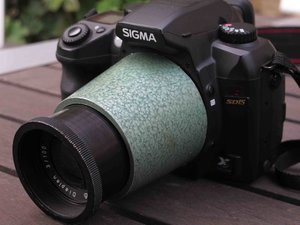

Also, so sieht das ganze fertig aus.
Man kann drüber streiten aber es funktioniert und ich finde dass der Hammerschlag prima zur SD15 passt. :klatschen:

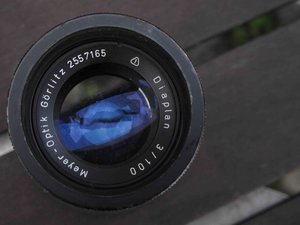

Das ist das Objektiv:

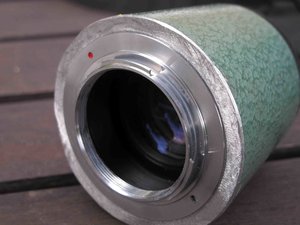

Den Schneckengang hat mir ein Schlosser von der Projektoreinheit abgeflext. Zum Schutz gegen Rost habe ich die blanke Schnittstelle mit Klarlack überpinselt. Und dann mit Sekundenkleber einen M42 Adapter aufgepappt:

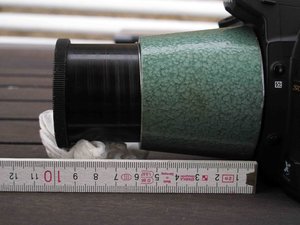

Für alle die nachbauen wollen, nachstehend die Maße.
Hinweis:
Am Schneckengehäuse des Projektors ist bei 6cm (von vorne gemessen) eine Naht. An der entlang habe ich abgeflext:
- man kann sich beim flexen gut daran orientieren
- mit den 6cm Schneckengang kann man von unendlich bis in den Nahbereich (ca. 20cm) fokussieren


Fotos die ich damit gemacht habe, findet Ihr hier:
https://www.flickr.com/photos/138265668@N02/albums/72157673445053275

Liebe Grüße, alex



[oz75]

Bin guter Hoffnung dass uns der werte Herr Schrat auch weiterhin teilhaben lässt! :daumen:

Jou, wäre schön.

Hier mal etwas von mir (Diaplan...).



Grüße,
Oz



[sw-labor]

PENTACON AV 2.8 80mm

an Sony 7r


1. Paar:
Capture One 10 ohne Ausarbeitung---------------Ausarbeitung PSE 14

--------------------------



2. Paar:

--------------------------



3. Paar:

--------------------------



weiter



[sw-labor]

4. Paar:
Capture One 10 ohne Ausarbeitung---------------Ausarbeitung PSE 14

--------Saalfeldexpress Leipzig - Saalfed in der Mitte zu sehen.---------------
--------------------------



5. Paar:

--------------------------



6. Paar:

--------------------------



Grüße und noch einen schönen Sonntag


.
