Herr OZ hat den Vorgänger dieses 135igers bereits zerlegt und damit einen schönen Thread erschaffen.
Ich habe heute mal kurz in mein 135er reingeschaut und mich nur noch gewundert. Das zerlegen dieses Objektives ist eher suboptimal.
Madenschrauben pflastern den Weg und sind entweder verklebt oder fest.
Da helfen auch kaum 180 Grad punktuell.
Die Frontlinse wird nicht über den Ring vorne gehalten, der ist nur Makulatur.
Beim öffnen fiel sofort auf das sich das Fett quer durch die Linse verteilt hat. Die Blende ist so schwergängig das ich vielleicht wirklich die Lamellen entfernen muss. Technisch bin ich mir nicht sicher ob die Konstruktion für die Ewigkeit geplant war oder eher für die halbe Ewigkeit.
(Ich würde gerne mal ein neues Meyer Görlitz zerlegen um zu sehen wie die Chinesen das machen)
Die Blendenbasis ist mit einer... Feder gehalten.. da die Blende sehr schwergängig ist kann man sie genau einmal schließen und dann bleibt sie zu, weil die Feder schlicht nur null Widerstand aushält.

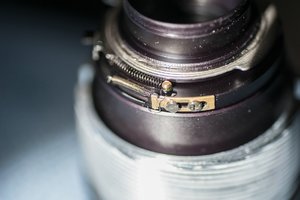

Das Bild zeigt diese Haltefeder, das muss ich umkonstruieren.
Diese kleine S-förmige Feder soll die Blende halten, links am Messingteil sieht man den kleinen Blendenhebel. Der wird durch die Feder gehalten.. oder eher nicht. Da werde ich eine robuste Konstruktion anschweißen.. Stahlträger oder so.
Aber..........

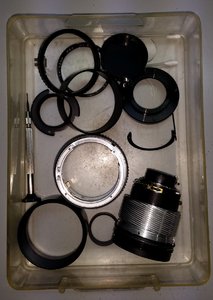

DAS KRIEG ICH NIE WIEDER ZUSAMMEN.
[SCHILD]Puzzlealarm [/SCHILD]
Ganz vergessen, die letzte Linse im Objektiv hat 150mm Brennweite, dann haben die beiden anderen -35mm.
