Minolta SRT 303b: Belichtungsmesser in Gang bringen?!

[Leon]

Hallo liebe Community!

Ich melde mich wieder mit meiner Minolta und leider mit einem weiteren Problem:

Ich habe die in dem Beitrag Minolta SRT 303b: Spiegel klappt schon beim Filmtransport hoch(?) von Otti empfohlene PR44 Knopfzelle als Ersatz für die nicht mehr erhältliche Quecksilberbatterie gekauft und ausprobiert. Leider schlug der Zeiger beim Test nicht aus (sowohl B.C. als auch normal ON).
Auch die von der Baugröße her passende 1,5V V625U/PX625A Knopfzelle von Varta aus dem Fotoladen tat leider nicht ihren Dienst.

Ein "Festkleben" des Zeigers kann ich ausschließen, da der durch den Schlag des Spiegels beim Auslösen nun schön etwas nach unten schwingt.

Beim Abnehmen der Bodenplatte meiner Kamera für eine andere Reparatur (siehe Link oben), habe ich festgestellt, dass an (vor allem) zwei Kontakten eine Oxidation (?!) vorliegt (siehe rote Pfeile). Auch am Schalter für den Belichtungmesser, der an der Bodenplatte montiert ist, sehe ich eine solche Oxidation.



Ich denke dieser Zustand ist dem langen Lagern mit eingelegter Batterie geschuldet.

Gibt es da möglicherweise eine Möglichkeit zum Beheben des Problems? Das wäre so toll! Soll ich die Kontakte reinigen und kann ich den Schalter für ON/B.C. durch lösen der mittigen Schlitzschraube unproblematisch auseinandernehmen und ebenfalls reinigen?

Ich bin für alle Tipps und Hinweise sehr dankbar!

LG - Leon



[Gast11423]

Hallo Leon, den Grünspan wirst Du vorsichtig abkratzen müssen und dabei hoffen , das nicht auch nach unten führende Kabel oxidiert sind . Nimm es auseinander soweit es geht und schau halt ob noch weitere Kabel betroffen sind. Ich hatte ähnliches an einer Voigtländer VSL-1 und mußte mir einen neuen Kontakt aus ner alten Blattfeder schneiden und den einlöten. Danach funktionierte die Kamera wieder wie gewünscht.
Viel Erfolg ! lG-OTTI



[Leon]

Hallo Leon, den Grünspan wirst Du vorsichtig abkratzen müssen und dabei hoffen , das nicht auch nach unten führende Kabel oxidiert sind . Nimm es auseinander soweit es geht und schau halt ob noch weitere Kabel betroffen sind. Ich hatte ähnliches an einer Voigtländer VSL-1 und mußte mir einen neuen Kontakt aus ner alten Blattfeder schneiden und den einlöten. Danach funktionierte die Kamera wieder wie gewünscht.
Viel Erfolg ! lG-OTTI

Okay, das ermutigt mich immerhin ein Wenig, danke!
Kann man zum Reinigen der Kontakte tatsächlich ein Kutip mit Alkohol benutzen wie ich es an anderer Stelle gelesen habe?

LG - Leon



[Gast11423]

Okay, das ermutigt mich immerhin ein Wenig, danke!
Kann man zum Reinigen der Kontakte tatsächlich ein Kutip mit Alkohol benutzen wie ich es an anderer Stelle gelesen habe?

LG - Leon

Der Grünspan hängt da bestimmt zeimlich fest drauf , oder? Falls ja abkratzen oder , falls du über einen Dremel verfügen solltest , bei niedriger Drehzahl abschleifen. Ich reinige solche angegriffenen Kontakte indem ich mit einem Pinselchen etwas 5% Essig darauf verteile. Dabei die Kamera aufrecht halten daß nichts hineinfließen kann. Nach ein paar Minuten dann mit Q-Tip trocken tupfen.
So , wie das bei dir hier aussieht , scheint da mal die Batterie ausgelaufen zu sein und das geht sehr wahrscheinlich bis zu den am Kontakt angeschlossenen Kabeln. Falls die unwiederruflich zerstört wären kannst Du natürlich neue , mit entsprechender Kabelstärke , einlöten.
Viel Erfolg , Gruß-OTTI



[Leon]

Danke Otti!
Ja, hängt fest drauf. Habe jetzt mehrere Stunden daran mehr oder weniger professionell herumgewerkelt und bin nun einen großen Schritt weiter:
Ich habe zuerst mit Essigessenz und Kutip den Schalter (B.C./On/Off) am Bodendeckel gereinigt. Im Anschluss die drei Kontakte (rechts im Bild) die durch den Schalter bedient werden. Deckel drauf, Batterie rein. Tat sich leider noch nichts.
Dann habe ich die zwei Kontakte die durch das schwarze Kabel verbunden werden versucht zu reinigen (zwei rote Markierungen im Bild). Dabei hat sich das Kabel am linken Kontakt leider gelöst.
Kurzerhand hatte ich es mit einem anderen ähnlich starken Kabel (von der Modelleisenbahn) überbrückt und an jeweils einer blanken Stelle der Kontakte provisorisch befestigt.
Als ich zum Test den Bodendeckel aufschraubte und Battery Control einschaltete schlug der Zeiger tatsächlich aus auf die rechteckige Markierung.. Und auch auf "On" arbeitet der Zeiger nun und reagiert auf die Lichtstärke. Toll

So ist es nun eine provisorische Lösung. Ich denke ich werde es bei Gelegenheit so anlöten.
Kennt sich jemand mit der "Kabelstärke" aus? Das im Moment überbrückende Kabel ist etwas dicker als das Original und aus Kupfer (das Originale ist glaube ich nicht aus Kupfer).
Auf was müsste ich achten um evtl. ein noch passenderes Kabel zu finden?

LG - Leon



[Gast11423]

Kabel-Querschnitt in Durchmesser umrechnen Leitungsquerschnitt berechnen Elektro Leiter-Querschnittsberechnung Leiterquerschnitt = Kreisflaeche Durchmesser Radius Querschnitt Querschnitt berechnen dick Querschnittsdicke Leitungslaenge Physik Nennquerschnitt Querschnittsflaeche Bestimmung Berechnung Anleitung Formel Draht Kabel Leiter Leitung AWG American Wire Gauge umwandeln Java Kabeldurchmesser Litze Drahtlitze Litzendraht elektrische Leitfaehigkeit spezifischer Widerstand Beispiel Wechselstrom Laenge Strom - sengpielaudio Sengpiel Berlin
Nimm einfach ein Stückchen Kabel was in etwa hinhaut , die sind ja nicht sonderlich dick .
Findest eventuell was passendes im Modellbaugeschäft?!
Selbst wenn der Beli nun nicht zu 100% genau messen würde - ein Farbnegativ-oder SW-Film verzeiht das !
Du machst das jedenfalls ganz toll
gute Nacht einstweilen-OTTI



[Leon]

Kabel-Querschnitt in Durchmesser umrechnen Leitungsquerschnitt berechnen Elektro Leiter-Querschnittsberechnung Leiterquerschnitt = Kreisflaeche Durchmesser Radius Querschnitt Querschnitt berechnen dick Querschnittsdicke Leitungslaenge Physik Nennquerschnitt Querschnittsflaeche Bestimmung Berechnung Anleitung Formel Draht Kabel Leiter Leitung AWG American Wire Gauge umwandeln Java Kabeldurchmesser Litze Drahtlitze Litzendraht elektrische Leitfaehigkeit spezifischer Widerstand Beispiel Wechselstrom Laenge Strom - sengpielaudio Sengpiel Berlin
Nimm einfach ein Stückchen Kabel was in etwa hinhaut , die sind ja nicht sonderlich dick .
Findest eventuell was passendes im Modellbaugeschäft?!
Selbst wenn der Beli nun nicht zu 100% genau messen würde - ein Farbnegativ-oder SW-Film verzeiht das !
Du machst das jedenfalls ganz toll
gute Nacht einstweilen-OTTI

Ah super, dein Link hat mir schon mal mit der Info dort "Ein Kabel kann nie zu dick sein - nur zu dünn." sehr weitergeholfen.
Genau, jetzt habe ich wenigstens einen guten Anhaltspunkt für die Belichtung!

Danke - Leon



[annapavlowna]

Hallo zusammen,
ich habe ebenfalls ein Problem mit dem Belichtungsmesser. Der Zeiger springt in Positionen, wenn ich auf BC drehe (Batterie ist neu und voll), das heißt der Zeiger ist beweglich. Wenn ich auf "ON" drehe, ist der Zeiger oben in der Ecke und bewegt sich keinen Millimeter. Weiß jemand, woran das liegen könnte?
Dankeschön und viele Grüße
Anna



[Gast11423]

Hallo zusammen,
ich habe ebenfalls ein Problem mit dem Belichtungsmesser. Der Zeiger springt in Positionen, wenn ich auf BC drehe (Batterie ist neu und voll), das heißt der Zeiger ist beweglich. Wenn ich auf "ON" drehe, ist der Zeiger oben in der Ecke und bewegt sich keinen Millimeter. Weiß jemand, woran das liegen könnte?
Dankeschön und viele Grüße
Anna

Hallo Anna , auch wenn Du die Blende weiter öffnest / schließt bzw. andere Verschlusszeiten wählst ?

lG-OTTI



[annapavlowna]

Hallo Anna , auch wenn Du die Blende weiter öffnest / schließt bzw. andere Verschlusszeiten wählst ?

lG-OTTI

Hallo IG-OTTI,
genau. Egal, was ich einstelle oder woran ich drehe, der Zeiger bleibt oben. Der Zeiger für die Blende funktioniert einwandfrei.



[Gast11423]

Vielleicht hilft reinigen der Batteriekontakte mit einem in Brennspiritus angefeuchtetem Q-TIP ....
Nur so gerade befeuchten und abreiben damit nichts hinein läuft .
Kann aber auch sein daß die zuführenden Kabel oxidiert sind , dann müßtest Du die Bodenplatte (oben beschrieben) mal abschrauben und nachsehen...

lG-OTTI



[annapavlowna]

Hm, also wenn ich die Batterie teste, ist der Zeiger im unteren Drittel, so wie er soll. Ich denke also, dass es nicht am Batteriekontakt liegt...



[Gast11423]

Hmn....die Batterieanzeige könnte aber anders verkabelt sein als die Belichtungsmessung...
Ich würde einfach mal nachsehen.
lG-OTTI



[Leon]

Hallo Anna!

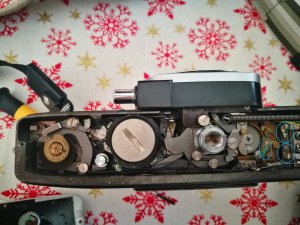

Die im Bild blau markierten Kontakte werden durch Drehen des Schalters - je nach Einstellung - bedient und sind jeweils entweder für B.C. oder Normalgebrauch des Beli-Messers zuständig.

Es könnte eventuell sein, dass einer dieser Kontakte oxidiert ist und so den Kontakt verhindert. Auch am Gegenstück, der Oberfläche des an der Bodenplatte montierten Schalters kann etwas oxidiert sein.

Ich könnte mir auch vorstellen, dass einer dieser drei Kontakte zu wenig "Druck" nach oben hat (ich habe alle dieser Kontakte bei meiner Kamera etwas nach oben gebogen um einen sicheren Kontakt zum Schalter herzustellen- aber Vorsicht, die können auch abbrechen!).

Das kann ich meinerseits an Wissen beitragen. Es würde mich total freuen wenn ich dir damit helfen kann. Ist natürlich immer ein Risiko im Innern der Kamera herumzubasteln und ich kann auch natürlich NICHT DAFÜR HAFTEN falls etwas dabei kaputt geht. Das ist deine Verantwortung!

Liebe Grüße - Leon


PS: Welches Kameramodell hast du denn genau?



[laufehau]

Hallo ich habe ebenfalls ein ähnliches Problem.
Und zwar: Der Belichtungsmesser funktioniert zwar, aber nur auf Blende 1.8. Bei jeder anderen Blende “steckt” er oben fest.
Vielleicht weiß ja jemand was man da machen kann .
Vielen Dank schonmal



[FIorian]

Hallo ich habe ebenfalls ein ähnliches Problem.
Und zwar: Der Belichtungsmesser funktioniert zwar, aber nur auf Blende 1.8. Bei jeder anderen Blende “steckt” er oben fest.
Vielleicht weiß ja jemand was man da machen kann .
Vielen Dank schonmal

Hallo Laufehau,
man kann die Kamera oben aufschrauben und den Prisma rausnehmen. Dann hat man einen ganz guten Überblick, wie das alles funktioniert. vielleicht kannst du dann ja auch erkennen, woran der Zeigen hängen bleibt.



[FIorian]

Ich habe selbst aber auch eine Frage: mir rutscht immer der kleine Faden vom Rad, an dem man die Belichtungszeit einstellt. Da ist so eine kleine Rille, in der der Faden laufen soll, um den Zeiger im Okular einzustellen. Ich kann leider kein Foto machen, da noch ein Film drin ist.

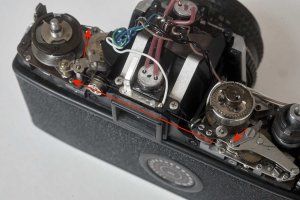

Im Anhang ein Foto von hier: Inside the Mind of Minolta - an Investigation of the Internals of Minolta's SRT 303 - By Bob Janes - 35mmc
Da wo der rote Pfeil rechts ist flutscht der Faden immer runter.
